柔性防护网

GSS2A绞索网

特    点:不超过50kN的预应力

系统说明GSS2A和GSR2A系统采用带锚垫板的钢筋锚杆(根据需要可设计施加不超过50kN的预应力)将S250型SPIDER绞索网张紧固定覆盖于边坡上,适用于具有溜坍、崩塌、浅层滑动、风化剥落、危岩落石等潜在地质灾害的土质或岩石边坡加固和防护。以下说明的是GSS2A型系统,去掉格栅网后即适用于GSR2A型;去掉钢筋锚(通常还去掉侧边界绳和下边界绳及其钢丝绳锚杆)并在上沿适当增加钢丝绳锚杆(间距一般为4m)后即为仅限制落石运动范围的GSS1型围护系统,去掉GSS1型中的格栅网后即适用于GSR1型。

主要构成:

  1. SPIDER绞索网:由高强度防腐钢丝成索后编制,菱形网孔内切圆直径250mm,网片标准规格10x3.5m;
  2. 锚杆:一般采用一端(外露段)带加工螺纹的Φ25/28普通螺纹钢筋锚杆,也可采用Φ25精轧螺纹钢筋(如GEWI锚杆),并根据需要进行热镀锌等防腐处理,成孔困难时可采用自钻式中空锚杆;

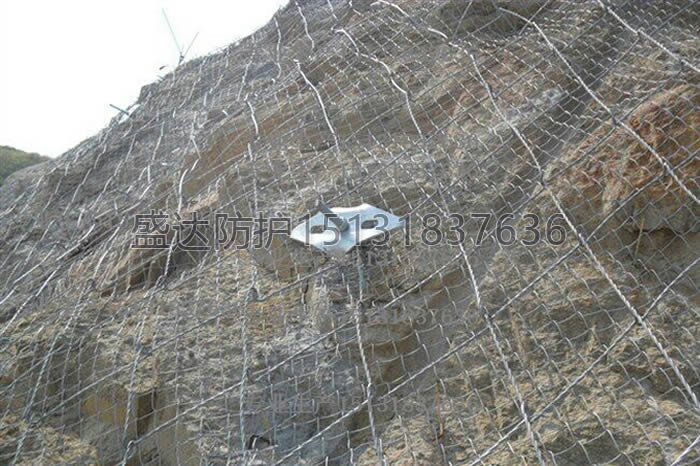

  3. 锚垫板:菱形钢板,四个角带有扣爪,尺寸不小于320x180mm,厚度不小于10mm;需要时可改变或简化其结构;
  4. 边界绳:用于封闭防护网四周边沿的钢丝绳,根据其位置分为上边界绳、下边界绳和侧边界绳,其直径不得小于12mm,一般选用直径14mm或16mm,单根长度不宜大于40m,每根两端各配一根长度为2~3m的钢丝绳锚杆;
  5. 辅助锚杆:选用件。用于在局部低凹处使SPIDER网更好地紧贴坡面,相对于主要锚杆,其直径可约小,一般为20~25mm,长度一般选用1~1.5m,其锚垫板亦可适当减小。

GSS2A主动式柔性防护网边坡稳定系统是一种以高强度钢绞线螺旋网片为主体的,全新的主动防护形式。对于高陡岩质边坡加固、孤石和松动的危岩加固来讲,GSS2A主动式柔性防护网系统是一种高质量的防护产品。
GSS2A主动式柔性防护网产品特性
GSS2A主动式柔性防护网主要构成:SPIDER高强度钢绞线螺旋网片、预应力钢筋锚杆、专用锚垫板
GSS2A主动式柔性防护网固定方式:预应力钢筋锚杆、专用锚垫板紧固
GSS2A主动式柔性防护网承载能力:优于目前所有的柔性边坡稳定系统
GSS2A主动式柔性防护网设计方法:基于RUVOLUM理论的设计系统
GSS2A主动式柔性防护网适用范围:土质边坡和岩质边坡整体稳定加固、各类孤石危岩加固、也可结合深层锚固措施进行滑移治理。

GSS2A主动式柔性防护网破断拉力:195~220kN/m
GSS2A主动式柔性防护网网孔形状:菱形
GSS2A主动式柔性防护网网孔尺寸:292x500mm(+/-5%)
GSS2A主动式柔性防护网钢丝直径:3.0mm
GSS2A主动式柔性防护网单丝强度:不小于1770N/mm²
GSS2A主动式柔性防护网绞线结构:1x3
GSS2A主动式柔性防护网锌层重量:不少于150g/m²
